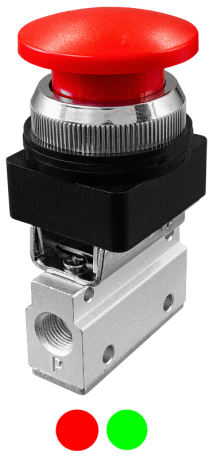

Пневмокнопка грибовидная ПР221-К3
Описание
Пневмокнопка грибовидная (кнопка-грибок) ПР221-К3 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Технические характеристики:
| Параметр | Значение |
| Тип распределителя |
2/2 (2-линейный, 2-позиционный), нормально закрытый |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение | G⅛" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+80°C |
| Исполнение | С фиксацией (возврат поворотом) или с самовозвратом |
| Цвет | Красный или зеленый |
| Габаритные размеры | 45×40×81 мм (с самовозвратом) 45×40×91 мм (с фиксацией) |
| Вес | 100 г |
| Пневматическая схема |
||
 ПР221-К3 с самовозвратом |
 ПР221-К3.Ф с фиксацией |
|
Описание работы:Пневмокнопки ПР221-К3 имеют 2 канала ввода-вывода и 2 положения золотника (2-линейные, 2-позиционные). Подвижный запорный элемент может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «проход воздуха открыт». Такая пневмокнопка может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход). В исходном положении у пневмокнопки ПР221-К3 порт питания и рабочий порт закрыты, давление никуда не подается и не сбрасывается. При нажатии на кнопку порт питания соединяется с рабочим портом. Модель ПР221-К3 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины. Модель ПР221-К3.Ф – с фиксацией, т.е. возврат в исходное положение производится вручную поворотом.
| Габаритные размеры | ||
 Без фиксации |  С фиксацией |
|
 |
||
