ПИД-регулятор ARCOM серии 360
В избранное К сравнению
Описание
ПИД-регулятор ARCOM серии 360 предназначен для измерения и регулирования температуры, а также других параметров, выраженных в виде аналоговых сигналов (давления, влажности и т. д.)
Особенности:
- Регулирование ПИД с автонастройкой и On/Off

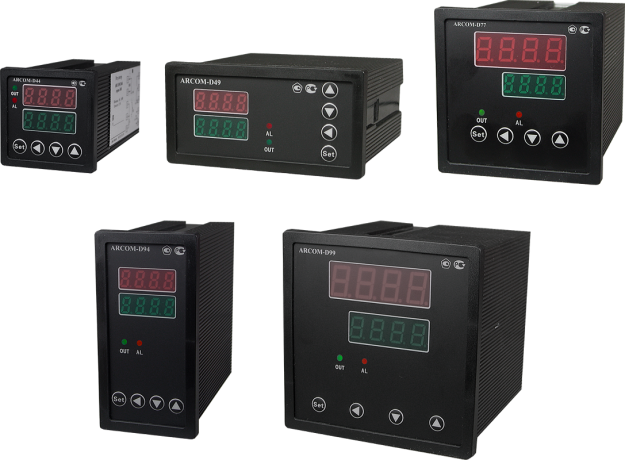

- 5 типоразмеров (по размеру передней панели)
Технические характеристики:
| Параметр | Значение | |
| Входные сигналы |
Термопары : - ТХА(К) - ТХК(L) - ТЖК(J) - ТПП(S) |
−50...+1350°C −50...+750°C −50...+1000°C −50...+1750°C |
| Термосопротивления: - Pt100 - 50М |
−200...+850°C −50...+150°C |
|
| Аналоговые | Ток I: 0(4)...20 мА, напряжение U: 0(1)...5 В |
|
| Погрешность |
±0,5% | |
| Период измерений |
< 0,3 с |
|
| Способ управления |
Двухпозиционное (прямой/обратный режим, настраиваемый гистерезис) ПИД (прямой/обратный режим, ручная/автоматическая настройка) |
|
| Выходные сигналы |
Базовое исполнение: реле ~2 А, 250 В; при cos φ = 1. Опционально возможные исполнения: SSR – управление твердотельным реле =6...24 В, 30 мА (AR-SSR-...DA и AR-3SSR-...DA), SCR – управление симистором ~220 В, 50 мА или твердотельным реле со входом управления ~220 В (AR-SSR-...AA и AR-3SSR-...AA), K – управление оптотранзистором =50 В, 200 мА. |
|
| Аварийное реле |
Аварийное реле ~5 А, 250 В (для D49, D77, D94, D99) ~0,5 А, 240 В (для D44) |
|
| Потребляемая мощность | 5 Вт | |
| Питание | ~220 В, 50...60 Гц ≅85...264 В (только для D44) |
|
| Условия эксплуатации | 0...+50°C, ≤ 85%RH |
|

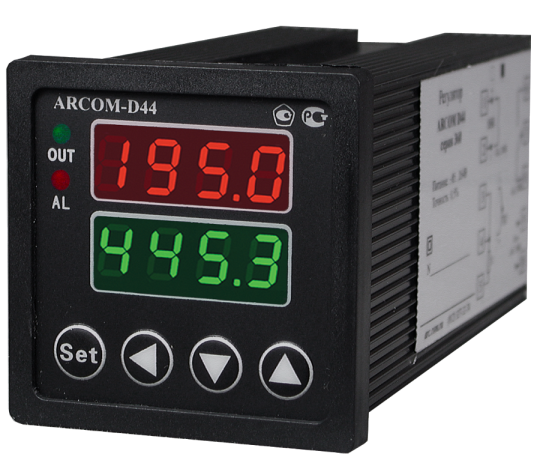

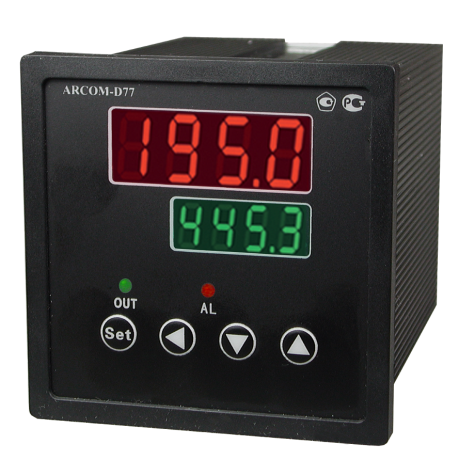

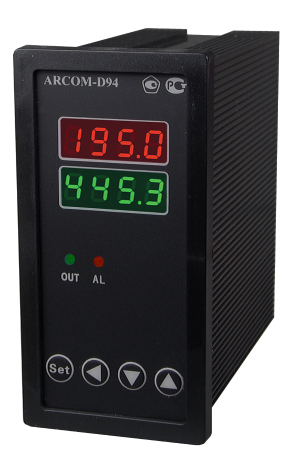

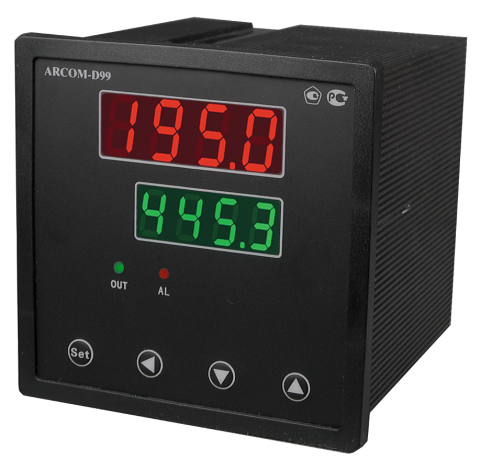

| Габаритные размеры: - D44 - D49 - D77 - D94 - D99 |
48×48×105 мм 48×96×105 мм 72×72×105 мм 96×48×105 мм 96×96×105 мм |
|
| Высота цифр: - D44 - D49 - D77 - D94 - D99 |
8 мм 8 мм 10 мм (красный) и 8 мм (зеленый) 8 мм 14 мм (красный) и 10 мм (зеленый) |
|
| Вес: - D44 - D49 - D77 - D94 - D99 |
139 г 310 г 316 г 312 г 370 г |
|
