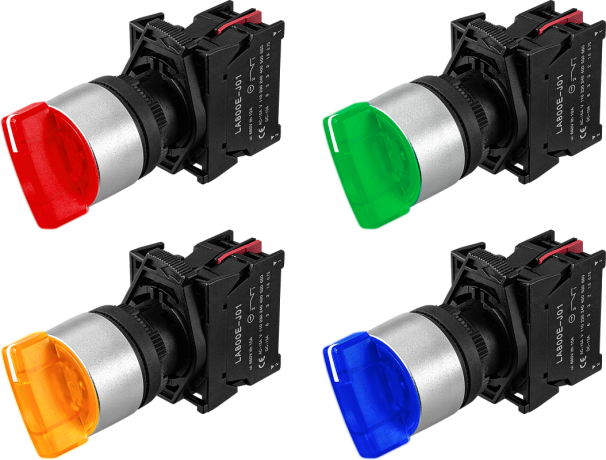

Переключатели 22 мм с подсветкой AR-LA800E-BLSM3 и -BLSL3
В избранное К сравнению
Описание
Переключатели AR-LA800E-BLSM3 и -BLSL3 предназначены для коммутации электрических цепей
Особенности:
- Переключатель можно укомплектовать дополнительными контактами AR-LA800E-J
- Допускается сборка блок-контактов не более, чем в три уровня
- Постоянная светодиодная подсветка переключателя
- Пружинный возвратный механизм
Технические характеристики:
| Параметр | Значение |
|||||||
| Цвет | Красный, зеленый, синий, желтый |
|||||||
| Количество положений | 3 | |||||||
| Контакты | 2НО, 2НЗ, 3НО, 3НЗ, 4НО, 4НЗ, 5НО, 5НЗ, 6НО, 6НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ,1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ,1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ |
|||||||
| Исполнение | С фиксацией или с самовозвратом | |||||||
| Коммутационная способность | ~10 А, 660 В |
|||||||
| Присоединение | Винтовые клеммы | |||||||
| Питание подсветки | ~220 В | |||||||
| Монтаж | В отверстие панели | |||||||
| Диаметр монтажного отверстия | 22 мм | |||||||
| Степень пылевлагозащиты* | IP54 | |||||||
| Температурный диапазон применения | −20...+50°С |
|||||||
| Механическая износостойкость | ≥ 100 000 циклов | |||||||
| Максимальные габаритные размеры | 44×30×82 мм | |||||||
| Вес | 50 г |
|||||||
* Со стороны лицевой панели.
Модификации:
| Модификация | Исполнение | Количество положений |
Контакты |
| AR-LA800E-BLSM3 | с фиксацией | 3 | 2НО, 2НЗ, 3НО, 3НЗ, 4НО, 4НЗ, 5НО, 5НЗ, 6НО, 6НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ,1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ,1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ |
| AR-LA800E-BLSL3 | с самовозвратом | 3 | 2НО, 2НЗ, 3НО, 3НЗ, 4НО, 4НЗ, 5НО, 5НЗ, 6НО, 6НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ,1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ,1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ |
| Схема работы |
|
 AR-LA800E-BLSM3 3 положения, с фиксацией 1НО+1НЗ |
 AR-LA800E-BLSL3 3 положения, самовозвратом 1НО+1НЗ |
| Габаритные размеры |
 |
