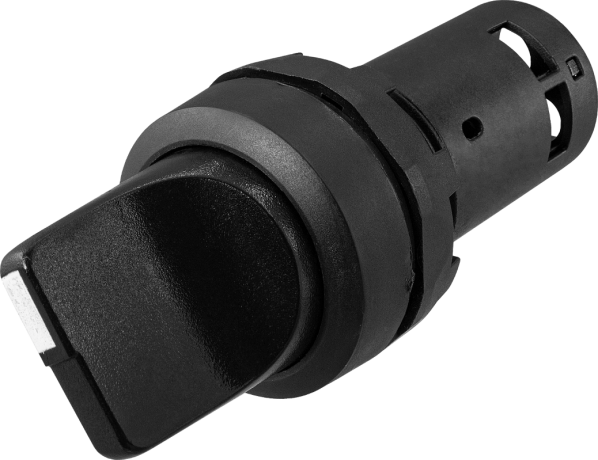

Переключатель моноблочный 22 мм ARG1-22R
В избранное К сравнению
Описание
Переключатель ARG1-22R предназначен для коммутации электрических цепей
Особенности:
- Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
- Компактный моноблочный корпус, обеспечивающий простоту монтажа
Технические характеристики:
| Параметр | Значение |
| Количество положений |
2 или 3 |
| Контакты | 1НО+1НЗ, 2НО |
| Исполнение | С фиксацией |
| Коммутационная способность | ~5 А, 300 В |
| Присоединение | Винтовые клеммы |
| Материал корпуса | Пластмасса |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 22 мм |
| Толщина панели | ≤6 мм |
| Степень пылевлагозащиты* | IP44 |
| Габаритные размеры выступающей части |
∅29×30 мм |
| Максимальные габаритные размеры |
∅29×71 мм |
| Монтажная глубина** | 41 мм |
| Вес | 23 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
| Модификация |
Количество положений |
Исполнение |
Контакты |
Цвет |
| ARG1-22R2P-L110-W-K |
2 | с фиксацией |
1НО+1НЗ | K: черный |
| ARG1-22R3P-L200-W-K |
3 |
2НО |
| Схема работы и подключения |
 2 положения, с фиксацией |
 3 положения, с фиксацией |
| Габаритные размеры |
 |
| Схема установки |
 |
