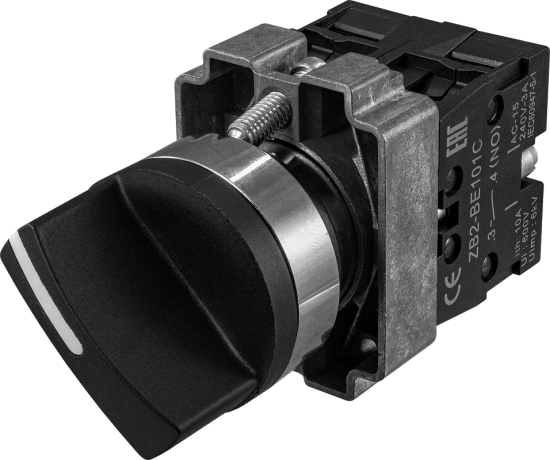

Переключатель 22 мм пылевлагозащищенный AR-XB2-BDV
В избранное К сравнению
Описание
Переключатель AR-XB2-BDV предназначен для коммутации электрических цепей
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Особенности:
- Монтаж в плоские панели толщиной до 5 мм с помощью двух распорных самозаземляющихся винтов (в комплекте)
- Переключатель можно укомплектовать дополнительными контактами AR-ZB2
- Допускается сборка блок-контактов не более, чем в три уровня (для 2 положений) или два уровня (для 3 положений)
Технические характеристики:
| Параметр | Значение | |
| AR-XB2-BDV25 | AR-XB2-BDV33 | |
| Количество положений | 2 | 3 |
| Контакты |
1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, НО+2НЗ, 1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ, 1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ |
2НО, 3НО, 4НО, 2НО+1НЗ, 3НО+1НЗ, 2НО+2НЗ |
| Максимальное число контактов | 6 | 4 |
| Коммутационная способность | ~10 A, 400 В |
|
| Исполнение | С фиксацией или с самовозвратом | |
| Присоединение | Винтовые клеммы | |
| Материал | Пластмасса/металл | |
| Монтаж | В отверстие панели | |
| Диаметр монтажного отверстия | 22 мм | |
| Толщина панели | ≤ 5 мм | |
| Степень пылевлагозащиты | IP67 (со стороны лицевой панели) | |
| Механическая износостойкость | 0,5 млн циклов | |
| Габаритные размеры выступающей части | ∅29×29 мм | |
| Максимальные габаритные размеры | 40×30×70 мм | |
| Монтажная глубина* | 41 мм | |
| Вес | 93 г | |
*Без учета ответных разъемов.
Модификации:
| Модель |
Количество положений |
Фиксация |
| AR-XB2-BDV25 | 2 |
С фиксацией |
| AR-XB2-BDV25-М |
С самовозвратом |
|
| AR-XB2-BDV33 | 3 | С фиксацией |
| AR-XB2-BDV33-М |
С самовозвратом в центральное положение |
Схемы подключения:
| Параметр | Значение |
 |
 |
| AR-XB2-BDV25 2 положения с фиксацией |
AR-XB2-BDV25-М 2 положения с самовозвратом |
 |  |
| AR-XB2-BDV33 3 положения с фиксацией |
AR-XB2-BDV33-М 3 положения с самовозвратом в центральное положение |
| Монтаж в щит |
 |
| Габаритные размеры |
 |
