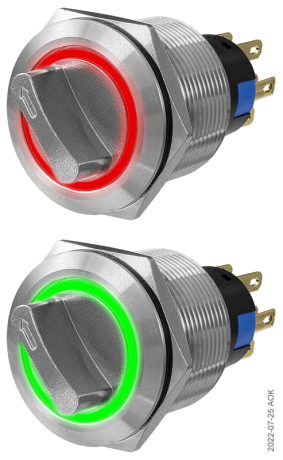

Переключатель 22 мм металлический антивандальный с подсветкой ARG1-V-22IR
В избранное К сравнению
Описание
Антивандальный металлический переключатель с подсветкой ARG1-V-22IR предназначен для управления различным оборудованием в промышленности, в сфере обслуживания, системах контроля доступа и безопасности. Переключатель можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.
Прежнее название переключателя: SD16-V-22IR
Особенности:
- Монтаж в плоские панели толщиной до 13 мм, фиксация стопорной гайкой
- Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
- Пружинный возвратный механизм
- Для предотвращения непреднамеренного переключения ручки устройства рекомендуется использовать крышку КЗП-22Б

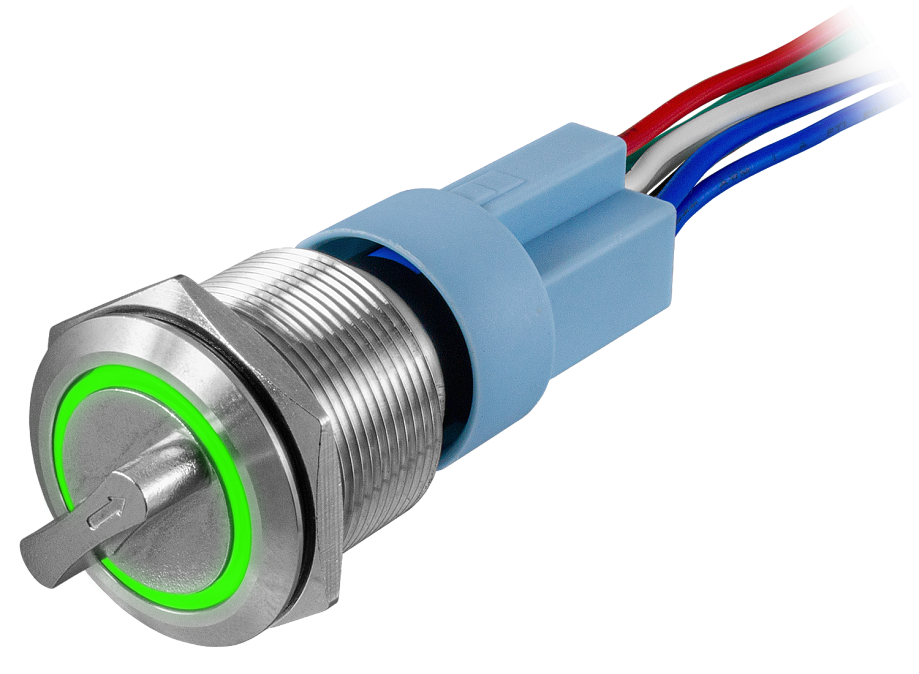

- Для быстрого и удобного подключения кнопок без пайки рекомендуется использовать коннектор ПИН-22П-5/8 (для 2 положений) или ПИН-22П-8/8 (для 3 положений)
Технические характеристики:
| Параметр | Значение |
| Количество положений |
2 или 3 |
| Контакты | 1 или 2 переключающих |
| Исполнение |
С фиксацией или с самовозвратом |
| Коммутационная способность | ~5 А, 250 В |
| Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм |
| Подсветка | Светодиодная кольцевая красная или зеленая |
| Питание подсветки | ~220 В |
| Материал корпуса | Нержавеющая сталь |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 22 мм |
| Толщина панели | ≤ 13 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты* | IP65 |
| Степень защиты от внешних механических воздействий* |
IK06 |
| Температурный диапазон применения | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость | ≥ 500 000 циклов |
| Ресурс работы светодиода | ≥ 27 000 ч |
| Габаритные размеры выступающей части | ∅ 24,8×9 мм |
| Максимальные габаритные размеры | 29×25×47 мм |
| Монтажная глубина** | 38 мм |
| Вес | 36 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
| Модификация | Количество положений | Исполнение | Контакты |
Цвет подсветки |
| -22IR2S-L001-U-SR220 -22IR2S-M001-U-SR220 |
2 | с фиксацией с самовозвратом |
1 переключающий | красный |
| -22IR3S-L002-U-SG220 -22IR3S-M002-U-SG220 |
3 | с фиксацией с самовозвратом |
2 переключающих | зеленый |
| Схема работы и подключения |
  |
| Схема расположения контактов |
 |
| Габаритные размеры |
 |
| Схема установки |
 |
