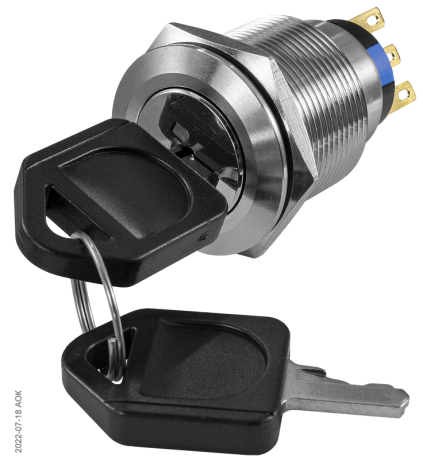

Переключатель 22 мм металлический антивандальный с ключом ARG1-V-22K
В избранное К сравнению
Описание
Антивандальный металлический переключатель с ключом ARG1-V-22K предназначен для управления различным оборудованием в промышленности, в сфере обслуживания, системах контроля доступа и безопасности. Переключатель можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий. Переключатель с ключом подходит для управления особо важным оборудованием или оборудованием, к управлению которым допущен ограниченный круг лиц с определенным правом доступа.
Прежнее название переключателя: SD16-V-22K
Особенности:
- Монтаж в плоские панели толщиной до 14 мм, фиксация стопорной гайкой
- Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP54 и защиты от механических воздействий IK08
- Пружинный возвратный механизм
- Два ключа в комплекте
- Выемка ключа во всех положениях переключателя
- Для защиты пустой замочной скважины переключателя от загрязнения рекомендуется использовать крышку КЗП-22Б
- Для быстрого и удобного подключения кнопки без пайки рекомендуется использовать коннектор ПИН-22П
Технические характеристики:
| Параметр | Значение |
| Количество положений |
2 или 3 |
| Контакты | 1 или 2 переключающих |
| Исполнение |
С фиксацией или с самовозвратом |
| Коммутационная способность | ~5 А, 250 В |
| Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм |
| Материал корпуса | Нержавеющая сталь |
| Монтаж | В отверстие панели |
| Диаметр монтажного отверстия | 22 мм |
| Толщина панели | ≤ 14 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты* | IP54 |
| Степень защиты от внешних механических воздействий* |
IK08 |
| Температурный диапазон применения | −20...+50°С |
| Электрическая износостойкость | ≥ 50 000 циклов |
| Механическая износостойкость | ≥ 500 000 циклов |
| Габаритные размеры выступающей части | ∅25×3 мм |
| Максимальные габаритные размеры | 29×25×39 мм |
| Монтажная глубина** | 37 мм |
| Вес (без ключа) | 38 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
| Модификация | Количество положений | Исполнение | Контакты |
Выемка ключа |
| -22K2S-L001-U-S -22K2S-M001-U-S |
2 | с фиксацией с самовозвратом |
1 переключающий | в двух положениях |
| -22K3S-L002-U-S -22K3S-M002-U-S |
3 | с фиксацией с самовозвратом |
2 переключающих | в трех положениях |
| Схема работы и подключения |
  |
| Схема расположения контактов |
 |
| Габаритные размеры |
 |
| Схема установки |
 |
