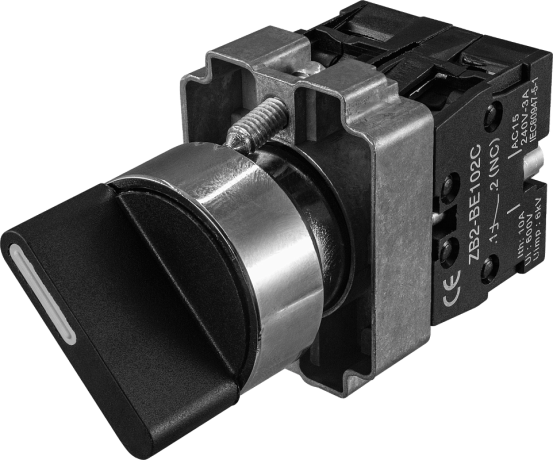

Переключатель 22 мм AR-XB2-BD
В избранное К сравнению
Описание
Переключатель AR-XB2-BD предназначен для коммутации электрических цепей
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Особенности:
- Монтаж в щит с помощью двух распорных самозаземляющихся винтов (в комплекте)
- Переключатель можно укомплектовать дополнительными контактами AR-ZB2
- Допускается сборка блок-контактов не более, чем в три уровня (с фиксацией) или два уровня (с самовозвартом)
Технические характеристики:
| Параметр | Значение |
|
| AR-XB2-BD25 |
AR-XB2-BD33 |
|
| Количество положений |
2 |
3 |
| Модели с фиксацией | ||
| Контакты | 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ,1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ, 1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ | 2НО, 3НО, 4НО, 5НО, 6НО, 2НО+1НЗ, 3НО+1НЗ, 2НО+2НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ |
| Максимальное число контактов | 6 | |
| Модели с самовозвратом | ||
| Контакты | 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ | 2НО, 3НО, 4НО, 2НО+1НЗ, 3НО+1НЗ, 2НО+2НЗ |
| Максимальное число контактов | 4 | |
| Коммутационная способность | ~10 A, 400 В |
|
| Механическая износостойкость | 0,5 млн циклов |
|
| Материал | Пластмасса/металл | |
| Степень пылевлагозащиты | IP54 (со стороны лицевой панели) | |
| Диаметр монтажного отверстия | 22 мм | |
| Условия эксплуатации и хранения | −35...+70°С, 20...90%RH |
|
| Габаритные размеры | 40×30×69 мм |
|
Модификации:
| Параметр | Количество положений | Фиксация |
| AR-XB2-BD25 | 2 |
С фиксацией |
| AR-XB2-BD25-M |
С самовозвратом |
|
| AR-XB2-BD33 | 3 |
С фиксацией |
| AR-XB2-BD33-M |
С самовозвратом в центральное положение |
| Схемы подключения | |
 AR-XB2-BD25 2 положения с фиксацией |
 AR-XB2-BD25-M 2 положения с самовозвратом |
 AR-XB2-BD33 3 положения с фиксацией |
 AR-XB2-BD33 3 положения с самовозвратом |
| Монтаж в щит |
 |
| Габаритные размеры |
 |
