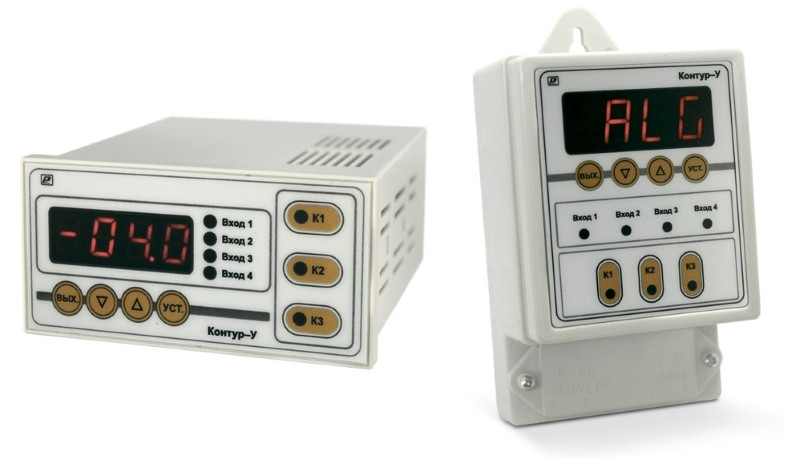

Контроллер уровня универсальный Контур-У
Описание
Контроллер уровня универсальный Контур-У предназначен для автоматического заполнения или осушения резервуара, сигнализации превышения уровня, измерения уровня, управления насосами по выбранному алгоритму.
Контроллер уровня обеспечивает работу в автоматическом режиме по одному из 14 встроенных алгоритмов или в ручном режиме, от встроенных кнопок ручного управления на передней панели. В качестве входных датчиков могут использоваться: кондуктометрические датчики, активные датчики с выходными ключами npn типа («открытый коллектор»), механические контактные устройства («сухие контакты»), датчики с токовым выходом 0…5 , 0…20 или 4…20 мА.
Для управления насосами и другим оборудованием контроллер оснащен тремя встроенными электромагнитными реле.
Особенности:
- Поддержание заданного уровня жидких и сыпучих веществ в различного рода резервуарах, емкостях, контейнерах и т. п.
- Управление насосами, пополняющими накопительные и ли напорные резервуары
- Управление насосами, подающими воду из скважин, откачивающими ее из различных емкостей и т.п.
- Управление группой подающих насосов в системах горячего и холодного водоснабжения
- Один прибор заменяет 14 аналогов
Технические характеристики:
| Параметр | Значение |
| Напряжение питания | 220 В, 50 Гц |
| Допустимые отклонения напряжения питания от номинального значения | 10...15% |
| Потребляемая мощность | Не более 4 ВА |
| Количество встроенных алгоритмов работы | 14 |
| Количество входов |
4 |
| Напряжение встроенного в контроллер источника питания активных датчиков | 12 ± 1 В (50 мА максимум) |
| Количество выходных реле | 3 |
| Допустимая нагрузка на контакты реле (при напряжении 220 В и cos φ > 0,6) | 10 А |
| Защита входов от высокого напряжения |
Не менее 230 В |
| Диапазон задания временных уставок | 1 с...99 суток |
| Сопротивление жидкости | Не более 400 кОм |
| Средняя наработка на отказ |
6000 ч |
| Температура эксплуатации |
−40...+50°С |
| Габаритные размеры | Щ1: 111×96×48 мм Н2: 128×82×63,5 мм |
| Вес | Не более 0,7 кг |
