Контроллер для управления группой насосов с чередованием ОВЕН САУ-У
В избранное К сравнению
Описание
Контроллер для управления группой насосов с чередованием ОВЕН САУ-У предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами. В САУ-У реализованы 12 алгоритмов работ, существующих аналогичных приборов ОВЕН, а именно: САУ-М6, САУ-М7Е.

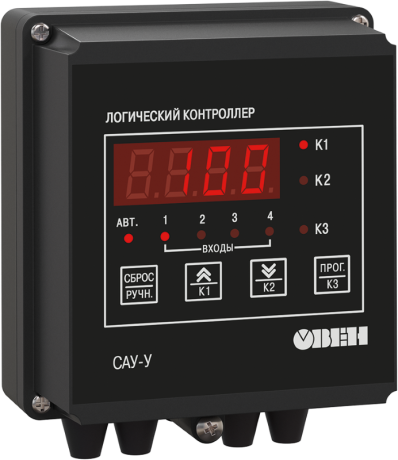

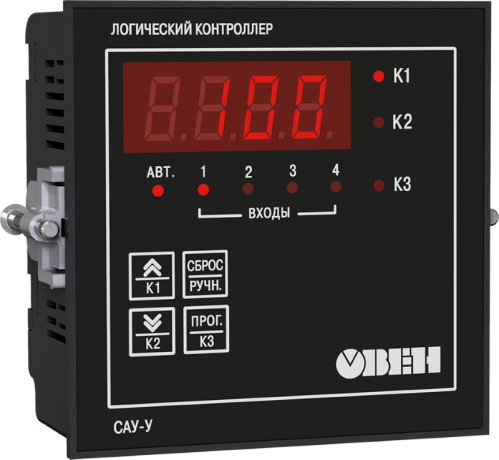

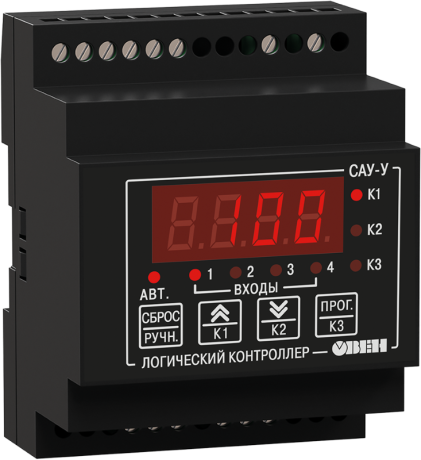

Прибор выпускается в настенном, DIN-реечном и щитовом исполнениях.
Особенности:
- Простая настройка прибора с лицевой панели
- Возможность инвертирования сигнала с датчиков
- Универсальный источник питания: ~220 В или =24 В
- Питание кондуктометрических датчиков переменным напряжением
- Возможность ручного управления
Технические характеристики:
| Параметр | Значение |
| Максимальное количество контролируемых уровней | 4 |
| Типы датчиков | Кондуктометрические, поплавковые, механические контактные устройства, датчики с токовым выходом |
| Количество подключаемых датчиков | 1 (пятиэлектродный кондуктометрический) или 4 (активные или емкостные) |
| Диапазон переменного напряжения питания: - напряжение - частота |
~90...264 В (номинальные значения напряжения 110, 220, или 240 В) 47...63 Гц (номинальные значения 50 и 60 Гц) |
| Диапазон постоянного напряжения питания |
=20...34 В (номинальное значение 24 В) |
| Максимальная потребляемая мощность | ≤ 6 ВА |
| Степень защиты корпуса: - тип Н - тип Д - тип Щ1 |
IP44 IP20 IP54 со стороны лицевой панели |
| Средний срок службы | 8 лет |
| Монтаж | настенный, на DIN-рейку (стандарт 4S), в щит |
| Габаритные размеры прибора: - настенный Н - DIN-реечный Д - щитовой Щ1 |
130×105×60 мм 96×72×58 мм 99×96×47 мм |
| Вес | ≤ 0,7 кг |
Характеристики входов:
| Параметр | Значение |
| Сопротивление контролируемой жидкости | ≤ 450 кОм |
| Напряжение питания кондуктометрических датчиков уровня от внутреннего источника питания: - напряжение - частота |
5 ± 0,5 В 25 ± 1 Гц |
| Ток, протекающий через кондуктометрический датчик | ≤ 1 мА |
| Напряжение встроенного источника питания датчиков | 24 ± 1,2 В |
| Максимальный ток нагрузки источника питания датчиков | ≤ 50 мА |
Характеристики выходных элементов:
| Параметр | Значение |
| Ток, коммутируемый контактами реле при напряжении не более 220 В (50 Гц) и сosφ > 0,4 | ≤ 3 А |
| Ток, коммутируемый контактами реле при напряжении не более 24 В | ≤ 1 А |
| Габаритные размеры |
||
| Настенный Н | DIN-реечный Д | Щитовой Щ1 |
 |
 |
 |
