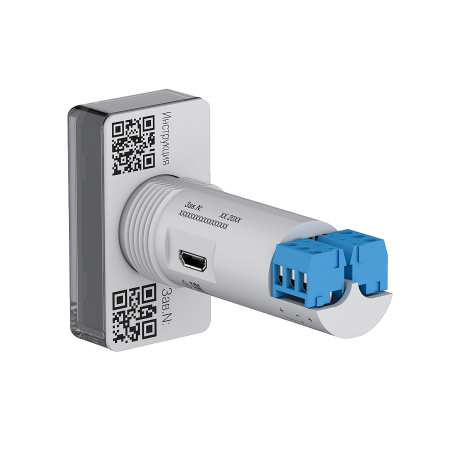

Компактный индикатор с цифровым дисплеем и универсальным входом ОВЕН ИТП-17
Описание

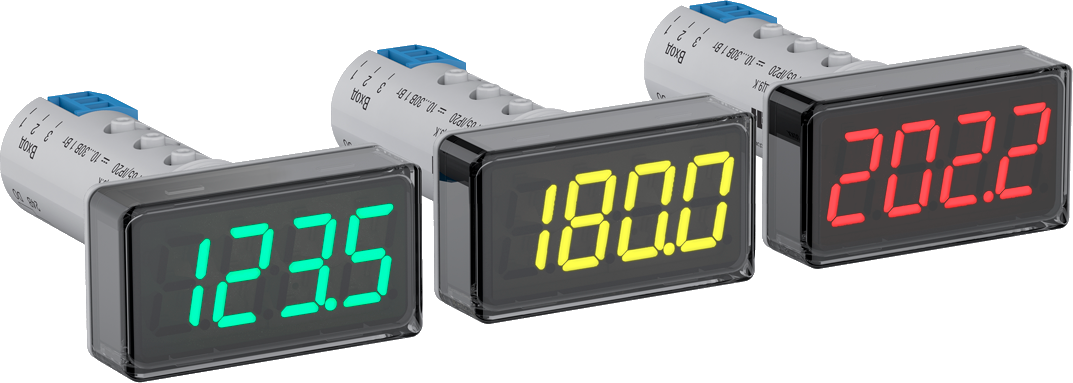

Компактный индикатор ИТП-17 предназначен для измерения и отображения параметров технологического процесса на цифровом 4-значном дисплее. Трехцветный индикатор отображает состояние измеряемой величины зеленым, желтым и красными цветами. Пороги смены цвета настраиваются. Универсальный аналоговый вход допускает подключение различных видов сигналов от датчиков температуры, давления, уровня, значений мощности, влажности, концентраций вещества, расхода и пр. Встроенный сигнализационный выход включается при достижении критической величины и позволяет активировать звуковую сигнализацию, индикатор на пульте диспетчера, а также произвести автоматическую блокировку работы до возвращения измеряемой величины в нормальный диапазон.
Особенности:
- 4-значный трехцветный индикатор
- Универсальный вход для контроля температуры давления, влажности, уровня и т.п.
- Настройка трехцветной индикации по необходимым порогам
- Индикация аварии при обрыве входного сигнала или выхода за указанные границы
- Выходное устройство для сигнализации или управления 200 мА 42 В
- Питание от внешнего источника постоянного напряжения 10...30 В
- Настройка при помощи USB через программу OwenConfigurator
- Режим постоянной индикации измеряемого параметра красным желтым или зеленым цветом
Технические характеристики:
| Параметр | Значение |
| Питание | =10…30 В (номинал. напряжение =24 В) |
| Потребляемая мощность | ≤ 1 Вт |
| Количество каналов измерения | 1 |
| Тип входного сигнала | Ток 0...5 мА, 0(4)…20 мА Напряжение 0(2)…10 В ТС: 50/100/1000 Ом Cu, Pt, Ni, М, П ТП: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП |
| Пределы основной приведенной погрешности измерения | ±0,25 |
| Входное сопротивление при измерении напряжения | ≤ 250 кОм |
| Время опроса входа | ≤ 0,3 с |
| Количество выходных устройств | 1 |
| Типы выходных устройств | Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В |
| Средняя наработка на отказ | 10 000 ч |
| Средний срок службы | 12 лет |
| Степень пылевлагозащиты - Корпус Щ9 - Корпус НЗ |
IP65 (со стороны лицевой панели), IP20 (корпус) IP65 |
| Условия эксплуатации |
−40...+60°С ≤ 80%RH |

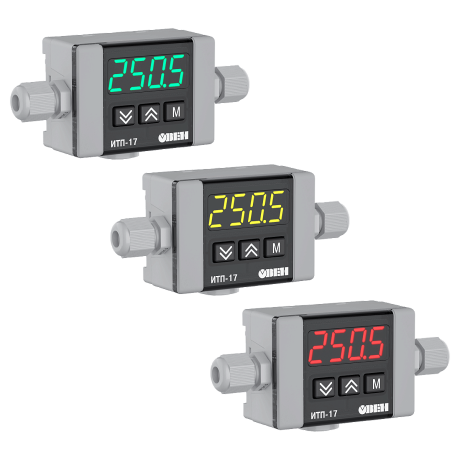

| Монтаж - Корпус Щ9 - Корпус НЗ |
В щит На стену |
| Габаритные размеры- Корпус Щ9 - Корпус НЗ | 26×48×65 мм 71×51×30 мм |
