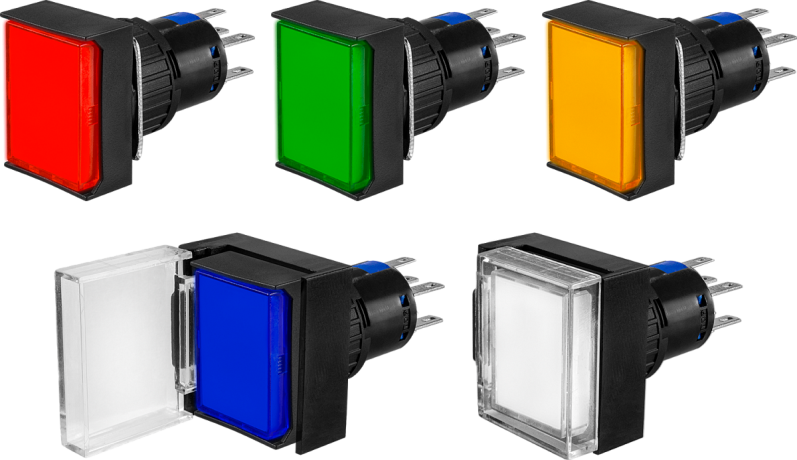

Кнопка моноблочная 16 мм с подсветкой ARG1-16AHP
В избранное К сравнению
Описание
Кнопка с подсветкой ARG1-16AHP предназначена для включения/отключения различного оборудования.
Прежнее название кнопки: AR-SD16-CFD. Прежнее названии модификации с защитной крышкой: AR-SD16-CFDFG.
Особенности:
- Монтаж в плоские панели толщиной до 5...7 мм, фиксация стопорной гайкой
- Компактный моноблочный корпус, обеспечивающий простоту монтажа
- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать модификацию с защитной крышкой КЗП-16Н.
- Для быстрого и удобного подключения без пайки рекомендуется использовать коннектор ПИН-16П-8/8
Технические характеристики:
| Параметр | Значение |
|
| Без защитной крышки | С защитной крышкой | |
| Цвет | Красный, зеленый, желтый, синий, белый | |
| Исполнение | С фиксацией или без фиксации | |
| Коммутационная способность | ~3 А, 250 В | |
| Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 | |
| Питание подсветки | ≅ 220 В или ≅ 24 В | |
| Материал корпуса и нажимной части | Пластмасса | |
| Монтаж | В отверстие панели | |
| Диаметр монтажного отверстия | 16 мм | |
| Толщина панели | ≤ 7 мм |
≤ 5 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² | |
| Степень пылевлагозащиты* | IP42 | |
| Габаритные размеры выступающей части | 24×18×9 мм | 26×24×15 мм |
| Максимальные габаритные размеры | 24×18×39 мм | 26×24×42 мм |
| Монтажная глубина** | 30 мм | 27 мм |
| Вес | 8 г | 12 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
| Модификация | Исполнение | Особенность | Контакты | Цвет (*) | Питание подсветки |
| ARG1-16AHP-M001-U-*220 | без фиксации |
без защитной крышки | 1 переключающий | R: Красный G: Зеленый Y: Желтый B: Синий W: Белый | 220 – ≅ 220 В 24 – ≅ 24 В |
| ARG1-16AHP-MC001-U-*220 | с защитной крышкой | ||||
| ARG1-16AHP-L002-U-*220 ARG1-16AHP-M002-U-*220 |
с фиксацией без фиксации |
без защитной крышки | 2 переключающих |
||
| ARG1-16AHP-LC002-U-*220 ARG1-16AHP-MC002-U-*220 |
с фиксацией без фиксации |
с защитной крышкой |
| Схема работы и подключения |
|
 |
| Схема расположения контактов |
 |
| Габаритные размеры |
 |
 |
| Схема установки |
 |
