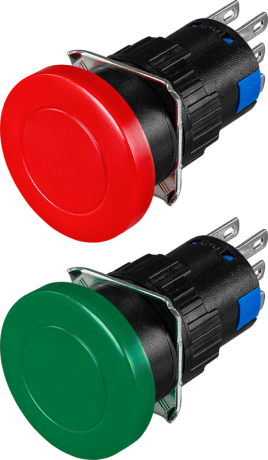

Кнопка моноблочная 16 мм грибовидная ARG1-16TP
В избранное К сравнению
Описание
Кнопка-грибок ARG1-16ТP предназначена для включения/отключения различного оборудования
Особенности:
- Монтаж в плоские панели толщиной до 6 мм, фиксация стопорной гайкой
- Компактный моноблочный корпус, обеспечивающий простоту монтажа
- Для быстрого и удобного подключения без пайки рекомендуется использовать коннектор ПИН-16П-8/8
Технические характеристики:
| Параметр | Значение |
| Цвет |
Красный, зеленый |
| Контакты | 2 переключающих |
| Исполнение |
Без фиксации |
| Коммутационная способность | ~3 А, 250 В/=5 А, 30 В |
| Присоединение | Пайка или плоские изолированные разъемы НПИ-М2-0528 |
| Материал корпуса и нажимной части | Пластмасса |
| Монтаж | В отверстие панели |
| Диаметр кнопки | 24 мм |
| Диаметр монтажного отверстия | 16 мм |
| Толщина панели | ≤ 6 мм |
| Сечение присоединяемых проводов | ≤ 2,5 мм² |
| Степень пылевлагозащиты* | IP42 |
| Габаритные размеры выступающей части | ∅ 24×11 мм |
| Максимальные габаритные размеры | ∅ 24×42 мм |
| Монтажная глубина** | 31 мм |
| Вес | 8 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
Модификации:
| Модификация |
Исполнение |
Контакты | Цвет |
| ARG1-16TP-M002-U-G ARG1-16TP-M002-U-R | без фиксации | 2 переключающих | Красный Зеленый |
| Схема работы и подключения |
 |
| Схема расположения контактов |
 |
| Габаритные размеры |
 |
| Схема установки |
 |
