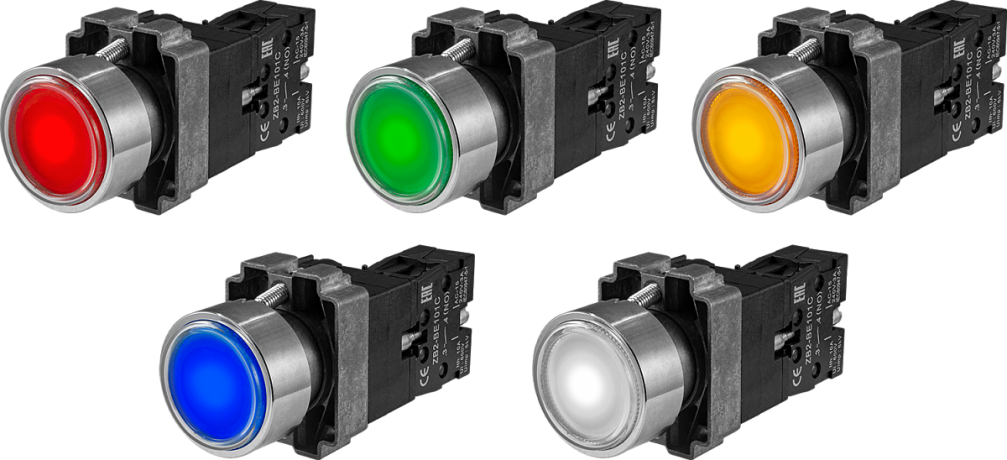

Кнопка 22 мм пылевлагозащищенная с подсветкой AR-XB2-BAWV
В избранное К сравнению
Описание
Кнопка AR-XB2-BAWV предназначена для включения/отключения различного оборудования
Особенности:
- Монтаж в плоские панели толщиной до 5 мм
- Кнопку можно укомплектовать дополнительными контактами AR-ZB2
- Допускается сборка блок-контактов не более, чем в три уровня
- Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать крышку КЗП-22Б
- У кнопок с фиксацией подсветку можно подключать двумя способами:
- прямое подключение питания, кнопка подсвечена всегда, вне зависимости от включения-выключения;
- подключение питания через НЗ/НО контакты кнопки, в этом случае подсветка зажигается только при включенном/выключенном состоянии кнопки
Технические характеристики:
| Параметр | Значение |
|
| Без фиксации |
С фиксацией |
|
| Цвет | Красный, зеленый, желтый, синий, белый |
|
| Контакты | 1НО, 1НЗ, 2НО, 2НЗ, 3НО, 3НЗ, 4НО, 4НЗ, 5НО, 5НЗ, 6НО, 6НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ,1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ, 1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ |
|
| Максимальное число контактов | 6 | |
| Коммутационная способность | ~10 A, 400 В |
|
| Присоединение | Винтовые клеммы |
|
| Питание подсветки | ≅ 220 В или ≅ 24 В |
|
| Материал | Пластмасса/металл |
|
| Монтаж | В отверстие панели |
|
| Диаметр монтажного отверстия | 22 мм |
|
| Толщина панели | ≤ 5 мм |
|
| Степень пылевлагозащиты* | IP67 |
|
| Диаметр кнопки | 30 мм |
|
| Диаметр нажимной части | 26 мм |
|
| Габаритные размеры выступающей части | ∅30×15 мм |
|
| Максимальные габаритные размеры | 40×30×76 мм | 40×30×89 мм |
| Монтажная глубина** |
61 мм |
74 мм |
| Вес |
88 г |
106 г |
* Со стороны лицевой панели.
** Без учета ответных разъемов.
| Монтаж в щит |
 |
| Габаритные размеры |
 |

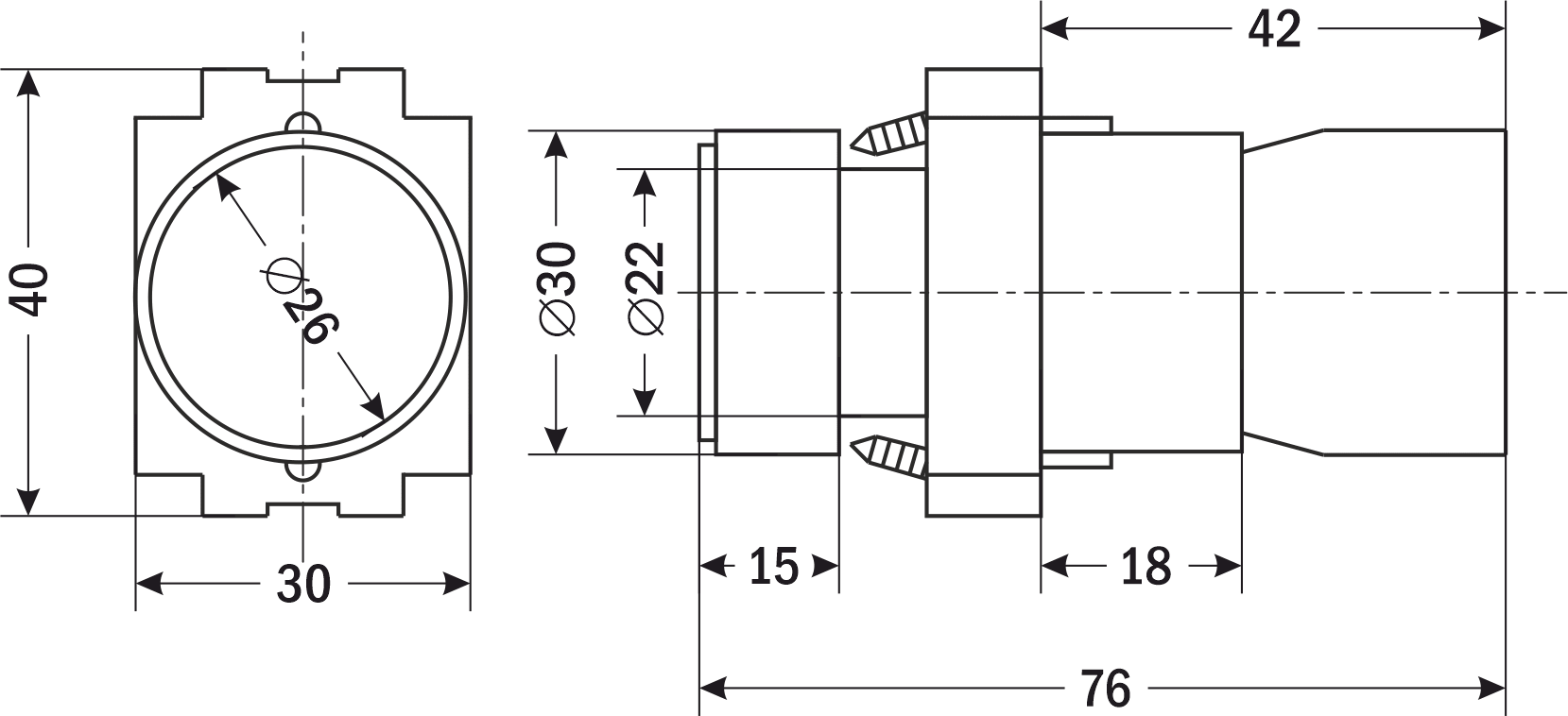

| Без фиксации |
 |

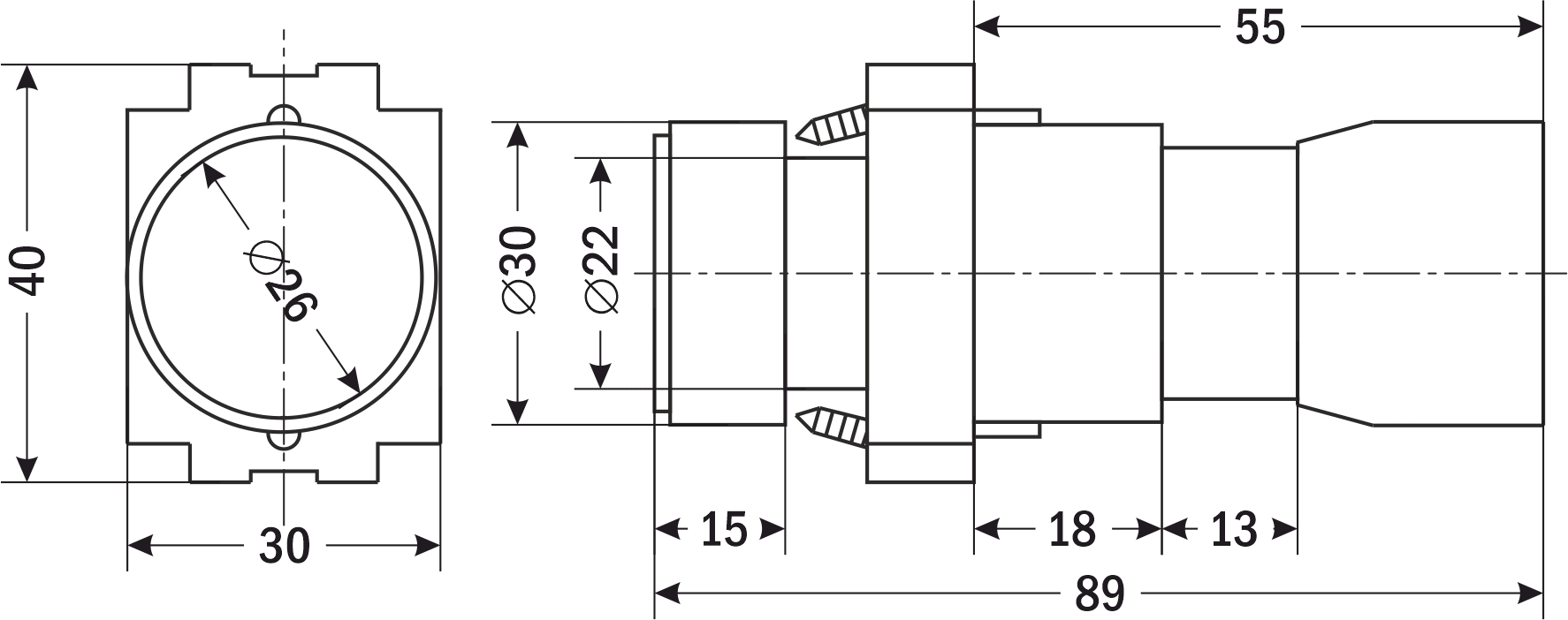

| С фиксацией |
