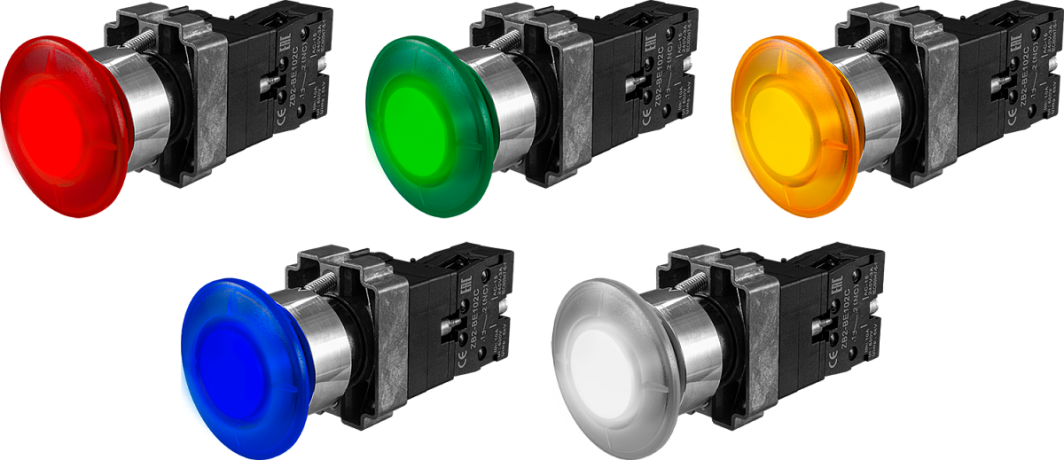

Кнопка 22 мм грибовидная с подсветкой AR-XB2-BCW
В избранное К сравнению
Описание
Кнопка грибовидная AR-XB2-BCW предназначена для включения/отключения различного оборудования
Особенности:
- Монтаж в плоские панели толщиной до 5 мм с помощью двух распорных самозаземляющихся винтов (в комплекте)
- Кнопку можно укомплектовать дополнительными контактами AR-ZB2
- Допускается сборка блок-контактов не более, чем в три уровня
- У кнопок с фиксацией подсветку можно подключать двумя способами:
– прямое подключение питания, кнопка подсвечена всегда, вне зависимости от включения-выключения;
– подключение питания через НЗ/НО контакты кнопки, в этом случае подсветка зажигается только при включенном/выключенном состоянии кнопки
Технические характеристики:
| Параметр | Значение |
|
| Без фиксации | С фиксацией | |
| Цвет | Красный, зеленый, желтый, синий, белый |
|
| Контакты | 1НЗ, 2НЗ, 3НЗ, 4НЗ, 5НЗ, 6НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ,1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ, 1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ |
|
| Максимальное число контактов | 6 | |
| Коммутационная способность | ~10 A, 400 В |
|
| Питание подсветки | ≅220 В, ≅24 В |
|
| Присоединение | Винтовые клеммы |
|
| Материал | Пластмасса/металл |
|
| Монтаж | В отверстие панели |
|
| Диаметр монтажного отверстия | 22 мм |
|
| Толщина панели | ≤ 5 мм |
|
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) |
|
| Диаметр кнопки | 40 мм |
|
| Габаритные размеры выступающей части | ∅40×24 мм |
|
| Максимальные габаритные размеры | ∅40×85 мм |
∅40×98 мм |
| Монтажная глубина* | 61 мм |
74 мм |
| Вес | 93 г |
111 г |
*Без учета ответных разъемов.
| Монтаж в щит |
 |
| Габаритные размеры |
 Без фиксации |
 С фиксацией |
