Измеритель технологических параметров ОВЕН ИТП-16
В избранное К сравнению
Описание
Измеритель технологических параметров ИТП-16 предназначен для контроля и отображения на цифровом индикаторе унифицированных сигналов тока и напряжения, поддерживает работу со стандартными датчиками температуры без применения нормирующих преобразователей
Особенности:
- Контроль температуры или другой физической величины (давления, влажности, уровня и т.п.)
- Индикация измеряемой величины в любых единицах измерения
- Вычисление квадратного корня из измеренного значения входного сигнала
- Цифровая фильтрация
- Функция запрета изменения настроек
- Индикация аварии в случае обрыва входного сигнала или выхода его за указанные границы
- Питание от внешнего источника постоянного напряжения 24 В или токовой петли датчика
- Крепление на дверцу щита в отверстие диаметром 22 мм, на стену или трубу
- Самозажимные клеммные соединители

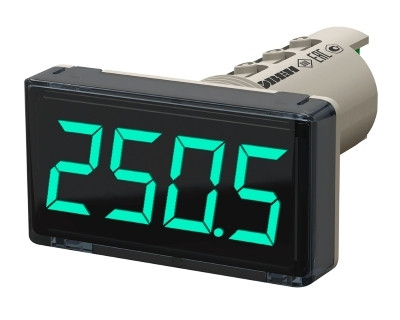

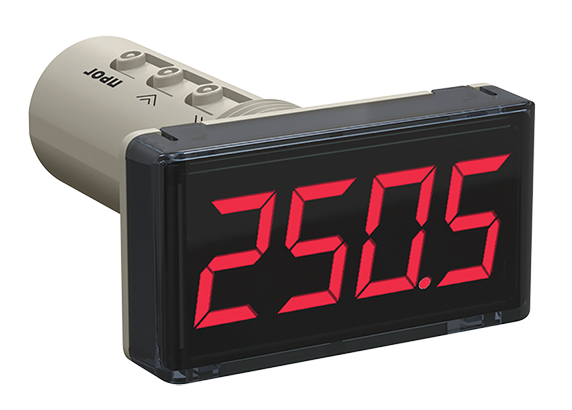

- Красная или зеленая индикация (оговаривается при заказе)
- Эксплуатация при температуре окружающий среды: от −40 до +60°СТехнические характеристики:
| Параметр | Значение |
| Питание | 10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт |
| Количество входов | 1 |
| Тип входного сигнала | См. таблицу «Характеристики измерительных датчиков» |
| Входное сопротивление при измерении напряжения |
≤ 250 кОм |
| Пределы основной приведенной погрешности измерения | ±0,25 – при работе с ТС, унифицированными сигналами напряжения; ±0,5 – при работе с ТП |
| Время опроса входа | ≤ 1 с |
| Количество выходных устройств |
1 |
| Типы выходных устройств |
Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В |
| Средняя наработка на отказ | 10 000 ч |
| Средний срок службы | 12 лет |
| Степень защиты корпуса: - лицевая панель - корпус |
IP65 IP20 |
| Условия эксплуатации |
−40...+60°С ≤ 80%RH |
| Габаритные размеры | 26×48×65 мм |
Характеристики измерительных датчиков
| Обозначение на индикаторе | Условное обозначение датчика | Диапазон измерений, °С |
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||
| c50 | Cu50 (α1)=0,00426°С-1) | −50 …+200 |
| c.50 | 50М (α=0,00428 °С-1) | −180 …+200 |
| P50 | Pt50 (α=0,00385 °С-1) | −200…+850 |
| P.50 | 50П (α=0,00391 °С-1) | −200…+850 |
| c100 | Cu100 (α=0,00426 °С-1) | −50 …+200 |
| c.100 | 100М (α=0,00428 °С-1) | −180 …+200 |
| P100 | Pt100 (α=0,00385 °С-1) | −200…+850 |
| P.100 | 100П (α=0,00391 °С-1) | −200…+850 |
| N100 | Ni100 (α=0,00617 °С-1) | −60…+180 |
| P500 | Pt500 (α=0,00385 °С-1) | −200…+850 |
| P.500 | 500П (α=0,00391 °С-1) | −200…+850 |
| c500 | Cu500 (α=0,00426 °С-1) | −50 …+200 |
| c.500 | 500М (α=0,00428 °С-1) | −180 …+200 |
| n500 | Ni500 (α=0,00617 °С-1) | −60…+180 |
| c1E3 | Cu1000 (α=0,00426 °С-1) | −50…+200 |
| c.1E3 | 1000М (α=0,00428 °С-1) | −180…+200 |
| P1E3 | Pt1000 (α=0,00385 °С-1) | −200…+850 |
| P.1E3 | 1000П (α=0,00391 °С1) | −200…+850 |
| n1E3 | Ni1000 (α=0,00617 °С1) | −60…+180 |
| Пирометры сумм. излучения по ГОСТ 10627-71 | ||
| PK15 | РК-15 | +400…+1500 |
| PK20 | РК-20 | +600…+2000 |
| PC20 | РС-20 | +900…+2000 |
| Сигнал напряжения по ГОСТ 26.011-80 | ||
| 0-1 | 0...1 В | |
| Сигнал напряжения | ||
| 50.50 | −50...+50 мВ | |
| Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | ||
| tP.L | TХК (L) | −200...+800 |
| tP.KA | TХА (К) | −200…+1300 |
| tP.J | TЖК (J) | −200…+1200 |
| tP.n | TНН (N) | −200…+1300 |
| tP.t | TМК (Т) | −250…+400 |
| tP.S | TПП (S) | −50…+1750 |
| tP.r | TПП (R) | −50…+1750 |
| tP.b | TПР (В) | +200…+1800 |
| tP.A1 | TВР (А-1) | 0…+2500 |
| tP.A2 | TВР (А-2) | 0…+1800 |
| tP.A3 | TВР (А-3) | 0…+1800 |
| Термоэлектрические преобразователи по DIN 43710 | ||
| tP.tL | TypeL | −200…+900 |
