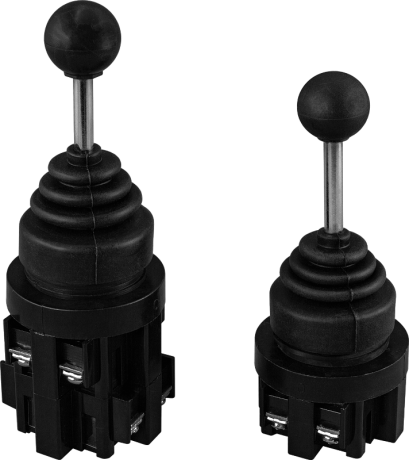

Джойстик CS
В избранное К сравнению
Описание
Джойстики (малые манипуляторы) CS предназначены для коммутации электрических цепей.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Особенности:
- Монтаж в плоские панели толщиной до 8 мм
Технические характеристики:
| Параметр | Значение |
|||
| CS1 | CS3 | CS2 | CS4 | |
| Количество положений | 2+N | 4+N |
||
| Контакты | 2НО | 4НО |
||
| Коммутационная способность | ~3 A, 600 В |
|||
| Исполнение | с самовозвратом | с фиксацией | с самовозвратом | с фиксацией |
| Присоединение | Винтовые клеммы |
|||
| Материал | Пластмасса/металл |
|||
| Монтаж | В отверстие панели |
|||
| Диаметр монтажного отверстия | 30 мм |
|||
| Толщина панели | ≤ 8 мм |
|||
| Степень пылевлагозащиты | IP56 (со стороны лицевой панели) | |||
| Габаритные размеры выступающей части | ∅41×87 мм | |||
| Максимальные габаритные размеры | 121×53×53 мм | 144×53×53 мм | ||
| Монтажная глубина* | 34 мм | 57 мм | ||
| Вес | 150 г | 196 г | ||
*Без учета ответных разъемов
| Габаритные размеры |
 |
| CS1, CS3 |
 |
| CS2, CS4 |
