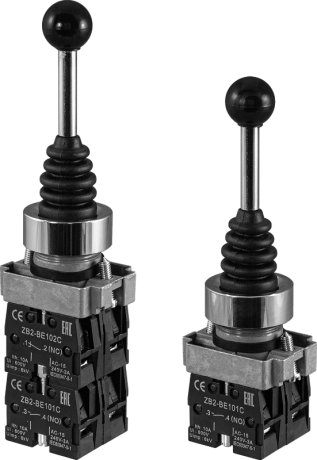

Джойстик AR-XB2-PA
В избранное К сравнению
Описание
Джойстики (малые манипуляторы) AR-XB2-PA предназначены для коммутации электрических цепей.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах
Особенности:
- Монтаж в плоские панели толщиной до 5 мм с помощью двух распорных самозаземляющихся винтов (в комплекте)
Физически контактная группа джойстиков состоит из контактов НО и НЗ, но функционально они работают как НО-контакты (кроме модификации *AR-XB2-PA22-M220), т.е. замыкаются при перемещении рукоятки в соответствующее положение. В нейтральном положении рукоятки все контакты разомкнуты
Технические характеристики:
| Параметр | Значение |
|||
| Количество положений | 2+N, 4+N |
|||
| Контакты | 2НО, 4НО, 2НО+2НЗ |
|||
| Коммутационная способность | ~10 A, 600 В |
|||
| Исполнение | С фиксацией или с самовозвратом |
|||
| Присоединение | Винтовые клеммы |
|||
| Материал | Пластмасса/металл |
|||
| Монтаж | В отверстие панели |
|||
| Диаметр монтажного отверстия | 22 мм |
|||
| Толщина панели | ≤ 5 мм |
|||
| Степень пылевлагозащиты | IP66 (со стороны лицевой панели) |
|||
| Механическая износостойкость | ≥ 0,5×106 циклов | |||
| Габаритные размеры выступающей части | ∅ 29×80 мм |
|||
Модификации:
| Модификация | Кол-во положений | Контакты | Исполнение | Max габаритные размеры, мм | Монтажная глубина*, мм | Вес, г |
| AR-XB2-PA12-L200 | 2+N |
2НО | с фиксацией |
40×30×122 | 42 | 116 |
| AR-XB2-PA12-L400 |
4НО | 40×30×145 | 65 | 143 | ||
| AR-XB2-PA22-M200 |
2НО | с самовозвратом |
40×30×122 | 42 | 116 | |
| AR-XB2-PA22-M220 | 2НО+2НЗ | 40×30×145 | 65 | 143 | ||
| AR-XB2-PA14-L400 | 4+N | 4НО | с фиксацией | 40×30×145 | 65 | 143 |
| AR-XB2-PA24-M400 | с самовозвратом |
*Без учета ответных разъемов.
| Габаритные размеры |
 AR-XB2-PA12-L200, AR-XB2-PA22-M200 |
 AR-XB2-PA12-L400, AR-XB2-PA22-M220, AR-XB2-PA14-L400, AR-XB2-PA24-M400 |
