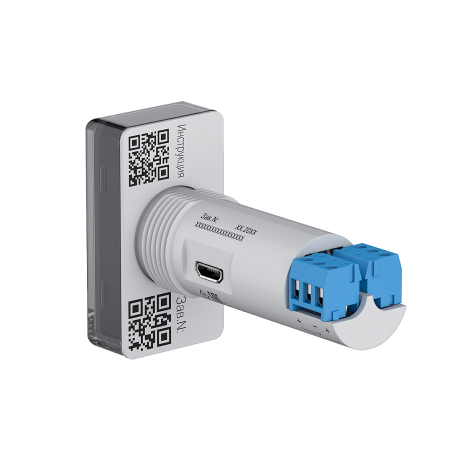

Диаграммный индикатор тока и напряжения ОВЕН ИТП-15
Описание

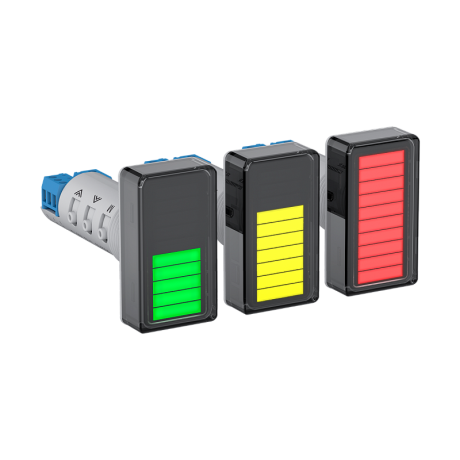

Диаграммный индикатор ИТП-15 предназначен для качественного отображения параметров технологического процесса на 10-сегменнтном индикаторе. Барграф ИТП-15 на своем индикаторе отображает состояние измеряемой величины зеленым, желтым и красными цветами. Границы цветовых зон настраиваются с помощью программы на компьютере.Диаграммный индикатор ИТП-15 имеет удобный корпус для монтажа в отверстие светосигнальной арматуры, что делает удобным его применение в диспетчерских пультах и операторских комнатах. Аналоговый вход обеспечивает возможность работы с разными сигналами: унифицированные сигналы тока и напряжения, термосопротивлений и термопар, датчиков давления, уровня, влажности, концентраций вещества, расхода, положений запорной арматуры и пр.
Особенности:
- Двухцветная индикация для сигнализации о выходе параметра за допустимые пределы
- Функция мигания для привлечения внимания и оперативного реагирования
- Измерение и отображение физической величины на индикаторе в диаграммном виде
- Сигнализация при нахождении измеряемой величины в критической зоне
- Регулирование физической величины по on/off-закону с помощью транзисторного ключа
- Сигнализация об обрыве или КЗ в линии связи
Технические характеристики:
| Параметр | Значение |
| Питание | =10…30 В (номинал. напряжение =24 В) |
| Потребляемая мощность | ≤ 1 Вт |
| Количество входов | 1 |
| Тип входного сигнала | 0(4)…20 мА 0(2)…10 В |
| Пределы основной приведенной погрешности измерения | ±0,25 |
| Входное сопротивление при измерении напряжения | ≤ 100 кОм |
| Время опроса входа | ≤ 1 с |
| Количество выходных устройств | 1 |
| Типы выходных устройств | Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В |
| Средняя наработка на отказ | 100 000 ч |
| Средний срок службы | 12 лет |
| Степень пылевлагозащиты |
IP65 (со стороны лицевой панели) IP20 (корпус) |
| Условия эксплуатации |
−40...+60°С ≤ 80%RH |
| Габаритные размеры | 26×48×72 мм |
