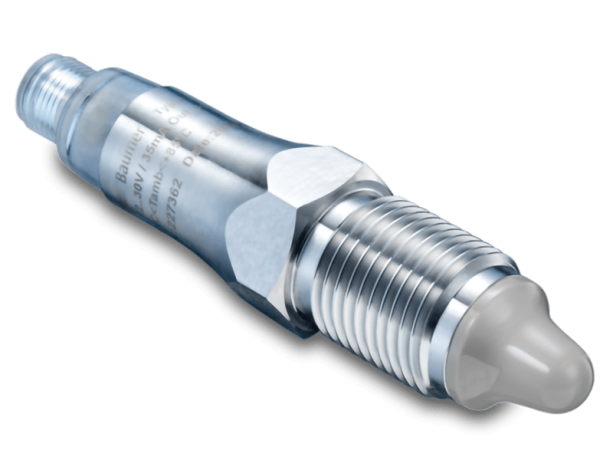

Частотный сигнализатор уровня Baumer серии CleverLevel LBFS
Описание
Датчики CleverLevel LBFS предназначены для контроля уровня любых сыпучих материалов, в том числе сильно налипающих, вязких и маслянистых жидких сред. Данный тип сигнализаторов уровня может применяться для определения границы раздела сред,для определения пены над поверхностью жидкости,для защиты насосов от сухого хода на трубопроводах подачи жидкостей, а также в CIP (Cleaning-in-Place) и SIP (Sterilization-In-Place) мойках
Особенности:
- Один датчик для всех применений
- Минимальное влияние на процесс
- Мгновенное срабатывание
- Визуальное наблюдение за процессом посредством индикации
- Рассчитан на применение в оборудовании, промываемом CIP/SIP-мойкой
Принцип действия и область применения: Электрод внутри наконечника и корпус датчика образуют конденсатор. Измеряемый материал имеет собственную диэлектрическую постоянную, от которой зависит значение емкости. Датчик измеряет электрическуюемкость между зондом и стенкой емкости, кроме того вместе с катушкой, находящейся в контактной части, образуется резонансный контур. Как только измеренная резонансная частота достигает установленного порога срабатывания, происходит переключение выходного сигнала датчика.
Стандартные примеры применения:
- Производство мороженого
- Контроль уровня молока
- Контроль уровня дрожжей
- Поддержание уровня панировки
- Контроль уровня сухого топлива
- Контроль уровня смол
- Контроль масла на участке ввода жидких компонентов КЗ
- Контроль уровня в дезинфицирующего раствора в СИП-мойке и др.
Технические характеристики:
| Параметр | Значение |
| Исполнение |
Компактное |
| Материал | Нержавеющая сталь |
| Разъем | М12х1, 4pin, поликарбонат М12х1, 4pin, нерж. сталь |
| Кабель | 5 м, 4-жильный, ПВХ |
| Температура окружающей среды | −40...+85°C |
| Температура хранения | −40...+85°C |
| Влажность | Относительная влажность < 98 % |
| Класс защиты | IP67 IP69К (с соответствующим кабелем) |
| Вибрация | IEC 60068-2-6 GL2 |
| Монтажное положение | Любое (сверху, снизу, сбоку) |
| Материал контактной части | ПЭЭК Natura Нерж. сталь AISI316L (1.4404) Нерж. сталь AISI304 (1.4301)* |
| Шероховатость поверхностей контактной части | Ra < 0,8 мкм |
| Напряжение питания | =12...30 В |
| Потребляемый ток (без нагрузки) | 25 мА, максимум 50 мА |
| Защита от обратной полярности | Встроенная |
| Готовность к работе при подключении питания | <2 сек |
| Тип выходного сигнала | PNP NPN |
| Номинальный ток | Макс. 20 мА |
| Защита от короткого замыкания | Встроенная |
| Падение напряжения - PNP: - NPN: |
(+Vs-1,5 В) ± 0,5 В, сопротивление нагрузки 10 кОм (+1,5 В) ± 0,5 В, сопротивление нагрузки 10 кОм |
| Ток утечки | Максимум ±100 мкА |
| Режим работы | Нормально открытый (НО) Нормально закрытый (НЗ) |
| Точность срабатывания | ±1 мм |
| Гистерезис | ±1 мм |
| Время отклика | 0,1 сек (0,15 ± 0,05 сек) |
| Задержка выходного сигнала | 0,0...10,0 сек (настраиваемая) |
| Предустановленные настройки переключения | <75% (Диэл. проницаемость >2) |
| Задержка выходного сигнала | 0,1 сек |
| Электромагнитная совместимость | EN 61326 |
| Электромагнитное излучение | EN 61326** |
| Взрывозащита | ATEX II 1 G Ex ia IIC T4/T5 ATEX II 1 D Ex ta IIIC T100°C Da ATEX II 3 G Ex nA II T4/T5 |
| Безопасность | cULus, Класс 2, E365692 |
| Допуск на применение на ж/д-транспорте | В соответствии со Стандартом EN 50155 |
* – опционально.
** – при установке на металлической емкости.
Модификации:
| Модель | Технологическое присоединение | BCID | Температура процесса (при tокр.среды <50°C),°C | Давление процесса, бар | Кратковременное превышение макс. tпроц.(период <1 ч, tокр.ср. <50°C), °C | Давление проц. при кратковременном превышении макс. tпроц.,бар |
| LBFS-xx1xx.x | G½" A ISO 228-1 | G07 | −40...+115 | −1...100 | +135 | −1...100 |
| LBFS-xxGxx.x | G½" A ISO 228-1 с темп. компенсатором. Не для монтажа с ZPW1-7x1 | G07 | −40...+150 | −1...100 | Не допускается | − |
| LBFS-xxAxx.x | G½" A DIN3852-E, уплотнение NBR (Бутадиен-нитрильный каучук) | G51 | −40...+115 | −1...100 | +135 | −1...100 |
| LBFS-xxBxx.x | G½" A DIN3852-E, уплотнение Витон (Viton®) | G51 | −40...+115 | −1...100 | +135 | −1...100 |
| LBFS-xx4xx.x | G½" A гигиеническое | A03 | −40...+115 | −1...10 | +135 | −1...5 |
| LBFS-xxKxx.x | G½" A гигиеническое, удлинение 82 мм | A03 | −40...+115 | −1...10 | +135 | −1...5 |
| LBFS-xxLxx.x | G½" A гигиеническое, удлинение 250 мм, устройство изменения глубины погружения | A03 | −40...+200 | −1...5 | Не допускается | − |
| LBFS-xx5xx.x | G½" A ISO228-1, монтаж со стороны процесса (внутренняя резьба) | T10 | −40...+85 | −1...100 | +135 | −1...100 |
| LBFS-xx2xx.x | G¾" A ISO 228-1 | G10 | −40...+115 | −1...100 | +135 | −1...100 |
| LBFS-xx3xx.x | G1" A ISO 228-1 | G11 | −40...+115 | −1...100 | +135 | −1...100 |
| LBFS-xxNxx.x | ½ -14 NPT | N02 | −40...+115 | −1...100 | +135 | −1...100 |
| LBFS-xxMxx.x | ½ -14 NPT с темп. компенсатором | N02 | −40...+150 | −1...100 | Не допускается | − |
| LBFS-xx6xx.x | ¾ -14 NPT | N03 | −40...+115 | −1...100 | +135 | −1...100 |
| LBFS-xx7xx.x | M18×1 | М11 | −40...+115 | −1...100 | Не допускается | − |
| LBFS-xxExx.x | G½" A DIN3852-Eс темп. компенсатором, уплотнение Витон (Viton®) | G51 | −40...+150 | −1...100 | Не допускается | − |
| Электрическое соединение |
 |
| Выходной сигнал |
 |
| Габаритные размеры | ||
| LBFS-xxKxx.xG½" A гигиеническое, удлинитель 82 мм | LBFS-xxLxx.xG ½" A гигиеническое, удлинитель 250 мм,устройство изменения глубины погружения |
|
 |  |
|
| LBFS-xx5xx.x G½" A ISO 228-1 монтаж со стороны процесса (внутренняя резьба) |
LBFS-xx2xx.x G¾" A ISO 228-1 |
LBFS-xx3xx.x G1" A ISO 228-1 |
 |
 |
 |
| LBFS-xxNxx.x ½-14 NPT |
LBFS-xxMxx.x ½-14 NPT с температурным компенсатором |
LBFS-xx6xx.x ¾ -14 NPT |
 |
 |
 |
| LBFS-xx7xx.x M18×1 |
LBFS-x1xxx.x LBFS-x3xxx.x Разъем М12 |
LBFS-x2xxx.x Разъем с кабелем |
 |
 |
 |
