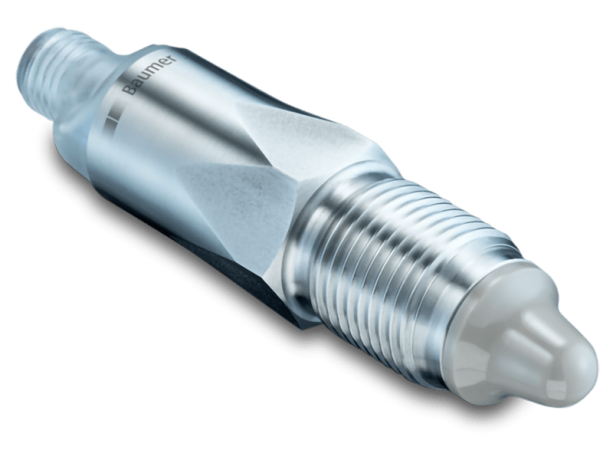

Частотный сигнализатор уровня Baumer серии CleverLevel LBFH/I
В избранное К сравнению
Описание
Датчик разрешено использовать только для определения уровня жидкостей и твердых веществ с диэлектрическим коэффициентом минимум 1,5. Датчик следует использовать только со средами, к воздействию которых устойчивы материал корпуса и наконечник датчика
Стандартные примеры применения:
- Производство мороженого
- Контроль уровня молока
- Контроль уровня дрожжей
- Поддержание уровня панировки
- Контроль уровня сухого топлива
- Контроль уровня смол
- Контроль масла на участке ввода жидких компонентов КЗ
- Контроль уровня в дезинфицирующего раствора в СИП-мойке и др.
Технические характеристики:
| Параметр | Значение |
| Диапазон рабочей температуры |
−40...+85°C |
| Диапазон температуры хранения | −40...+85°C |
| Влажность воздуха | <98%, допускается конденсация |
| Степень защиты | IP67 IP69K |
| Колебания (синусоидальные) (EN 60068-2-6) | 1,6 мм p-p (2...25 Гц), 4 g (25...100 Гц), 1 октава/мин |
| Диапазон рабочего напряжения | =8...36 В |
| Защита от неправильной полярности | Есть |
| Потребление тока (без нагрузки) | Тип. 35 мА, Макс. 50 мА |
| Время запуска | <2 с |
| Повторяемость результатов | ±1 мм |
| Гистерезис | ±1 мм |
| Время срабатывания | 0,04 с |
| Затухание сигнала |
0,1...10,0 с (настраивается) |
| Тип вывода | PNP NPN Цифровой (push-pull) |
| Токовая нагрузка |
Макс. 100 мА |
| Стойкость к коротким замыканиям |
Есть |
| Падение напряжения - PNP: - NPN: | (+Vs −0,5 В) ± 0,2 В, Rнагр. = 10кОм (+0,5 В) ± 0,5 В, Rнагр. = 10кОм |
| Готовность к работе при подключении питания | <2 сек |
| Тип сигнала |
PNP NPN Цифровой (Push-pull) |
| Ток утечки | Макс. ±100 мкА |
| Комбинационная логика | Замыкающий контакт (НР), активный низкий уровень Размыкающий контакт (НЗ), активный высокий уровень |
Версии:
| Модель | Технологическое присоединение | BCID | Технологическая температура непрерывно, °C |
Технологическое давление, бар | Технологическая температура, t < 1 ч, °C |
Технологическое давление |
| LBFI | G½" A ISO 228-1 BSC | G07 | −40...+115 | −1...100 | +135 | −1...100 |
| LBFI | G½" A гигиеническое, удлинение 82 мм | A03 | −40...+115 | −1...100 | +135 | −1...100 |
| LBFH | G½" A гигиеническое | A03 | -40 + 115 | −1...10 | +135 | −1...5 |
| Монтаж |
 |
| Тип вывода |
Схема замещения с IO-Link | Функция | M12, 4 контакта | Разводка контактов |
| PNP |  |
+ Vs | 1 |  |
| SW1 | 4 | |||
| SW2 | 2 | |||
| GND (0 В) | 3 | |||
| NPN |  |
+ Vs | 1 | |
| SW1 | 4 | |||
| SW2 | 2 | |||
| GND (0 В) | 3 | |||
| Цифровой (push-pull) |  |
+ Vs | 1 | |
| SW1 | 4 | |||
| SW2 | 2 | |||
| GND (0 В) | 3 |
