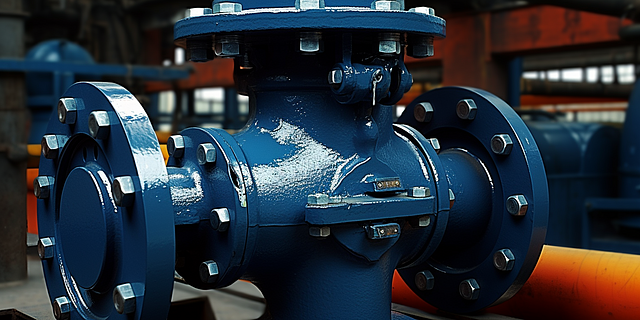

Фильтры сетчатые фланцевые — инженерное оборудование, применяемое для фильтрации среды в разнообразных промышленных областях. Эти механизмы предлагают высокую производительность очистки и продолжительный срок службы, что делает их востребованными на рынке.
В этой статье рассмотрим главные характеристики, преимущества, а также критерии выбора и способы монтажа фланцевых фильтров сетчатых.
Содержание:
- Функционал и конструкционные особенности
- Классификации
- Применение
- Преимущества
- Как выбрать
- Особенности монтажа
- Подводя итог
Функционал и конструкционные особенности
Фланцевые сетчатые фильтры (ФСФ) — это арматура, предназначенная для фильтровки жидкостей и газов в различных промышленных процессах. Обычно монтируются в трубопроводах при помощи фланцевых соединений и используются для удаления механических частиц, загрязнений или других примесей из рабочей среды.
Элементы конструкции включают:
- Фланцевое соединение: это часть, которая крепится к трубопроводу с помощью фланцев для обеспечения герметичности и надежного крепления фильтра к системе;
- Корпус: изготавливается из металла или пластика и служит для защиты фильтрующего элемента от внешних воздействий и организации потока среды через фильтр. Также может быть оснащен магнитной вставкой;
- Сетчатый элемент: центральная часть, состоящая из сетки или прокладки (вставки) с отверстиями определенного размера. Служит для задерживания частиц и загрязнений, пропуская только чистую среду. Может быть латунным, чугунным, пластиковым, стальным или изготавливаться из других материалов, в зависимости от требований к фильтрационному процессу;
- Клапан слива или дренажа: некоторые ФСФ оснащаются сливным клапаном для спуска собранных загрязнений. Это позволяет обслуживать устройство без демонтажа.
Способ функционирования фильтра элементарен: среда поступает в цилиндрический корпус устройства через входное отверстие. Примеси и коррозия задерживаются фильтрующими решетками, а очищенная среда попадает в трубопровод через выходное сечение.
Отталкиваясь от диаметра отверстий фильтрующих решеток, по способу очистки устройства подразделяют на:
- Грубые — фильтруют частички размерами от 5 до 300 мкм;
- Тонкие — задерживают фракции до 5 мкм.
Очищение или смена решеток осуществляется через трубопровод с пробкой-заглушкой.
Классификации
С учетом конструкционных особенностей корпуса, арматуру подразделяют на два вида:
- Прямые (Т-образные).
- Косые (У-образные).
Корпус второго изготовлен из латуни и включает в себя два цилиндра: прямой и наклонный. С обеих сторон прямого участка корпуса находятся фланцы для подключения к трубам. В наклонной части корпуса устанавливается фильтрующий компонент — сетка из нержавеющей стали с отверстиями определенных диаметров. На верхней части наклонного цилиндра расположена пробка из латуни с шестигранником для удобства обслуживания. Разделяет корпус и заглушку уплотнительная вставка.
При монтаже косого фильтра на горизонтальном участке труб, наклонный цилиндр должен располагаться снизу. При установке важно учесть направление движения среды, указанное стрелкой на корпусе. Применяемый при установке фитинг фильтр сетчатый различных конфигураций доступен для заказа на этой странице.
Прямые по механике действия схожи с косыми, с разницей в расположении сетки, которая в прямых фильтрах находится вертикально, а пробка для чистки и смены сетки расположена снизу.
С учетом метода очистки, ФСФ (как и ФМФ) бывают трех видов:
- Автоматические самоочищающиеся.
- Ручные с возможностью промывки.
- Непромывные.
Автоматические самоочищающиеся оборудованы специальным краном в нижней части корпуса. При его открытии потоки жидкости вымывают скопившиеся отложения и загрязнения из фильтра, одновременно очищая сетку. Это гарантирует эффективное удаление загрязнений из сети, без необходимости демонтажа устройства для обслуживания. Такие механизмы просты в уходе.
Арматура с возможностью ручной промывки также не требует снятия для очищения. Для промывки достаточно демонтировать пробку или фланцевую заглушку, извлечь фильтрующий элемент и промыть его или заменить на новый. После этого фильтр собирается в исходном порядке и готов к использованию.
Непромывные требуют полного демонтажа из трубопровода, поэтому эксплуатируются редко. Чаще используются в сетях, перекачивающих относительно чистую среду с минимальным уровнем загрязнения.
Применение
ФСФ — важное оборудование, используемое в разных областях для фильтрации и очистки жидкостей и газов. Вот некоторые области применения устройств:
ФСФ эффективно улавливают частицы и загрязнения разных фракций, что способствует поддержанию работоспособности оборудования и повышению качества продукции в различных промышленных и инженерных отраслях.
- Нефтегазовая отрасль: для удаления шлаков из сырьевой нефти и природного газа перед обрабатыванием и транспортировкой. Это помогает предотвратить повреждение аппаратуры и обеспечивает производительность процессов.
- Химическая промышленность: в производстве химических продуктов эксплуатируются для очищения химических реагентов и составов от примесей, что повышает качество конечной продукции.
- Пищевая индустрия: для фильтровки соков, сиропов, масел и других продуктов, чтобы убрать твердые частицы и иные загрязнения.
- Фармацевтика: для гарантирования чистоты и безопасности лекарств и медицинских препаратов.
- Водоподготовка: для очищения питьевой воды и жидкости, используемой в промышленности, от шлаков и грязи.
- Энергетика: эксплуатируются для фильтрации воды и масел в охлаждающих и смазочных системах.
Преимущества
ФСФ обладают несколькими плюсами:
- Эффективность: хорошо улавливают частицы и загрязнения, что помогает предотвратить их попадание в трубопроводы, насосы и другое оборудование. Это способствует сохранению чистоты и надежной работы системы.
- Легкость обслуживания: очистка и замена сеток ФСФ довольно проста, что позволяет поддерживать высокую производительность системы с минимальными затратами на обслуживание.
- Долговечность: фильтры этого типа изготавливаются из прочных материалов, что обеспечивает их продолжительный срок службы при правильном уходе.
- Универсальность: могут использоваться в различных отраслях, включая химическую, нефтегазовую промышленности, водоснабжение и так далее. Доступны в разных размерах и конфигурациях, что делает их универсальным решением.
- Экономия времени и ресурсов: установка устройств помогает снизить риск засорения и повреждения оборудования, что позволяет экономить время и ресурсы, необходимые для ремонтов и замен.
- Повышение безопасности: способствуют обеспечению безопасности процессов и предотвращению аварийных ситуаций.
Как выбрать
Выбор ФСФ зависит от ряда факторов, таких как тип среды, размер частиц, давление и температурный режим, а также требования к производительности и обслуживанию. Вот несколько рекомендаций, которые могут помочь выбрать подходящий механизм:
- Определите тип среды: сначала определите, какой вид среды вы собираетесь фильтровать. Это может быть вода, воздух, масло или другие жидкие или газобразные среды. Это важно для выбора материала.
- Определите размер частиц: изучите размер частиц, которые нужно удерживать или удалять из среды. Устройства имеют разные размеры сеток или отверстий, определяющие, частицы какого диаметра они могут задерживать.
- Учтите давление и температуру: убедитесь, что арматура способна выдерживать давление и температуру среды без деформации или повреждения. Обратите внимание на допустимые параметры.
- Учитывайте материал: выберите материал исходя от химической совместимости со средой, например, нержавейка, латунь, чугун или пластик.
- Учтите производительность: определите требуемую производительность механизма в рамках расхода среды и уровня фильтрации, так как грязевики имеют разные пропускные способности, разные диаметры (ДУ) и вес.
- Обслуживание: учтите, как будет осуществляться обслуживание. Некоторые механизмы можно легко очистить или заменить, а другие могут требовать более сложного обслуживания.
- Сравните стоимость: сравните стоимость различных устройств и выберите то, которое соответствует предполагаемому бюджету.
- Проконсультируйтесь с экспертом: если есть особенные требования по ГОСТ или сомнения, лучше проконсультироваться с профессионалом или инженером, специализирующимся на ФСФ.
Особенности монтажа
ФСФ считаются важными компонентами для очищения жидкостей и газов от механических частиц и шлаков. Их монтаж требует знания некоторых особенностей, чтобы обеспечить эффективную работоспособность и безопасное соединение:
- Правильный выбор: перед монтажом следует выбрать подходящий фильтр с нужными характеристиками, такими как размер ячеек, материал сетки и тип фланцевого соединения. С этой задачей поможет справиться предыдущий пункт данной статьи.
- Проверка фланцев: убедитесь, что фланцы, к которым будет прикреплен механизм, находятся в хорошем состоянии: без деформаций, трещин и коррозии. Они должны быть плоскими и ровными для обеспечения абсолютной герметичности.
- Подготовка фланцев: поверхности фланцев должны быть чистыми и свободными от загрязнений, масел и других примесей. Используйте ацетон или специальный очиститель.
- Установка: после подготовки фланцев аккуратно установите фильтр между ними, убедившись, что сетка находится в правильной ориентации. Затем прикрепите арматуру к фланцам. Следите за равномерным затяжкой болтов, чтобы избежать неравномерного давления.
- Герметичность: обязательно удостоверьтесь, что ФСФ надежно прикреплен и соединение герметично. Это важно, чтобы предотвратить утечку жидкости или газа.
- Проверка: после монтажа рекомендуется провести проверку фильтра на предмет утечек и работоспособности. Также следите за состоянием сетки и чистите или заменяйте ее при необходимости.
Подводя итог
Фильтры сетчатые фланцевые играют значимую роль в обеспечении чистоты и функциональности жидкостей и газов в промышленности. Эффективная очистка, продолжительный срок службы и легкость сервиса делают их неотъемлемой частью множества производственных процессов. Выбор подходящего фильтра и правильная установка помогут гарантировать оптимальную работу каждого приложения.
